Arduino MIDI Input
Zur Navigation springen
Zur Suche springen
Experimente mit dem Arduino Mega und Midi Input.
Bauteile:
Diode: 1N 4148

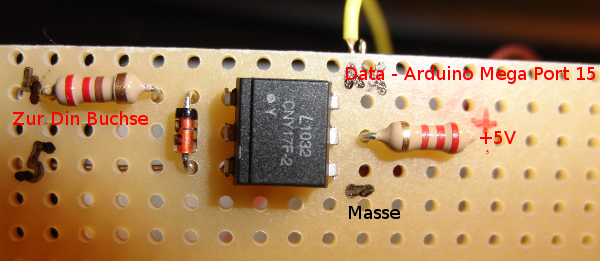

Optokoppler: CNY 17F2
Widerstand: 220 Ohm, 2,2 kOhm

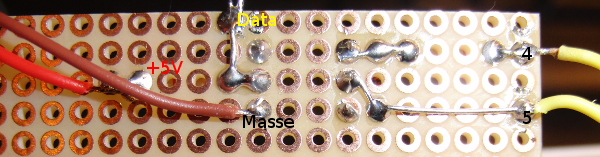

Lochrasterplatine: H25PR050

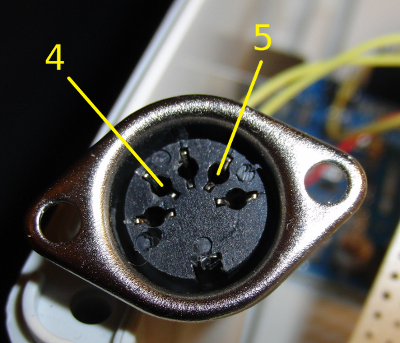

Din Buchse Halbrund
Arduino Sketch:
//Das Testprogramm gibt die MIDI Noten an der Seriellen Schnittstelle aus - Bitrate: 31250
int incomingByte = 0; // for incoming serial data
int temp = 0;
int i1=0;
void setup() {
Serial.begin(31250);
Serial3.begin(31250);
}
void loop() {
incomingByte = Serial3.read();
if (incomingByte != -1 and incomingByte != 248 and incomingByte != 254) {
if (temp == 144 or temp == 0) {
switch (incomingByte) {
case 96:
Serial.println("Note: 96");
break;
case 95:
Serial.println("Note: 95");
break;
case 94:
Serial.println("Note: 94");
break;
case 93:
Serial.println("Note: 93");
break;
}
}
temp = incomingByte;
Serial.println(incomingByte);
i1=0;
}
}
Es ergibt sich folgendes Bild mit der Arduino Serial Read Software beim Drücken der Tasten am Keyboard:
102
30
30
38
32
102
6
56
38
30
102
128
32
6
Schaltplan: http://www.rn-wissen.de/index.php/MIDI-Interface
